Osnovni uvod

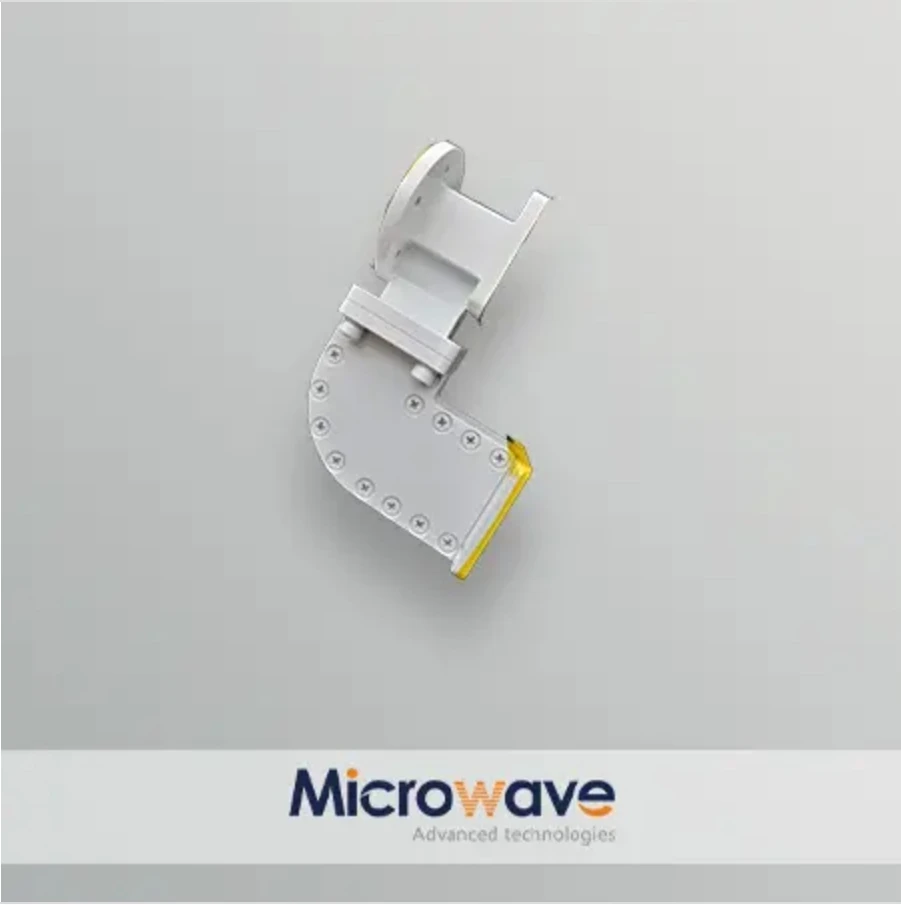

TheKu Band 2-Diplekser porta tipa 2je pasivna radiofrekventna (RF) komponenta koja se koristi u komunikacijskim sistemima koji funkcionišu unutar Ku Banda. Ovaj frekvencijski opseg se obično koristi za satelitske komunikacije, radarske aplikacije i određene visokofrekventne komunikacione sisteme od tačke do tačke. Ovaj diplekser omogućava da jedna antena upravlja i odašiljanjem i prijemom signala, odvojenih frekvencijom, osiguravajući efikasan rad komunikacionog sistema.

Korišćenjem ovog dipleksera, postaje moguće koristiti istu antenu i za prenos i za prijem bez potrebe za dodatnim hardverom, čime se smanjuje kompleksnost sistema, težina i troškovi. Model tipa 2 karakteriše optimizovane karakteristike izolacije i gubitka umetanja, što ga čini pogodnim za upotrebu u sistemima koji zahtevaju visoke performanse i minimalnu degradaciju signala.

Detaljne tehničke specifikacije

Frekvencija	TX:13,75~14,5GHz
Frekvencija	RX:10,7~12,75GHz
VSWR	TX Manje ili jednako 1,1
VSWR	RX Manji ili jednak 1,15
Izolacija	Veća ili jednaka 85 dB
Cross pol	Veća ili jednaka 40 dB
Insertion Loss	TX Manje ili jednako 0.15dB
Insertion Loss	RX Manje ili jednako 0.3dB
Pod pritiskom	Zapečaćeno na 5.0 PSIG

Prednosti i karakteristike proizvoda

TheKu Band 2-Diplekser porta tipa 2nudi nekoliko prednosti koje ga čine idealnim rješenjem za širok spektar komunikacijskih aplikacija:

Visoka izolacija: Diplekser postiže nivo izolacije koji prelazi 40 dB, što je od vitalnog značaja za minimiziranje smetnji između puteva prenosa i prijema. Ova karakteristika je od suštinskog značaja za očuvanje jasnoće i integriteta signala u sistemima gde je neophodno jasno razdvajanje ovih puteva.
Nizak gubitak pri umetanju: Sa gubitkom umetanja manjim od 0.4 dB, diplekser uvodi minimalno slabljenje signala, osiguravajući integritet i jačinu kako odašiljanih tako i primljenih signala.
Kompaktan i robustan dizajn: Diplekser je dizajniran da izdrži ekstremne radne uslove, sa temperaturnim rasponom od -40 stepeni do +85 stepeni. Njegove kompaktne dimenzije olakšavaju besprekornu integraciju u različite sisteme dok minimiziraju prostorne zahteve.
Circular Polarization: Diplekser podržava kružnu polarizaciju, što je posebno korisno za satelitske komunikacije, gdje orijentacija prijemne antene može varirati zbog kretanja ili neusklađenosti. Kružna polarizacija osigurava da se signali mogu pouzdano primati u takvim dinamičkim uvjetima.
Prilagodljivi konektori: Diplekser se može konfigurisati sa SMA, N-tipom ili drugim konektorima po potrebi, što ga čini prilagodljivim različitim sistemima i instalacijskim okruženjima.

Prijave

TheKu Band 2-Diplekser porta tipa 2idealan je za razne primjene gdje je potrebno upravljanje visokofrekventnim signalom i pouzdan simultani prijenos i prijem:Satelitske komunikacije, radarski sistemi, komunikacijski sistemi od tačke do tačke, emitovanje i telekomunikacije, mobilni i udaljeni sistemi.
